Kit de terminaison de câble thermorétractable extérieur à 3 conducteurs 10 kV

Lors de l'installation de câbles électriques moyenne tension, la zone de terminaison des câbles est l'un des points les plus critiques, car les couches d'isolation et de blindage d'origine du câble sont exposées après le traitement. Sans protection adéquate, la pénétration de l’humidité, la répartition inégale du champ électrique et le vieillissement de l’isolation peuvent affecter la sécurité à long terme du système électrique.

Développé et fabriqué par GOTOELE, un fournisseur professionnel d'équipements électriques en Chine, ce kit de terminaison de câble extérieur 10 kV intègre des matériaux d'isolation thermorétractables, des composants de contrôle des contraintes et des accessoires d'étanchéité pour garantir un fonctionnement stable dans les environnements de distribution d'énergie extérieurs. Il est largement utilisé dans les réseaux électriques municipaux, les installations industrielles, les projets d'infrastructure et les systèmes électriques commerciaux.

Conception technique et structure fonctionnelle

1. Protection d'isolation thermorétractable

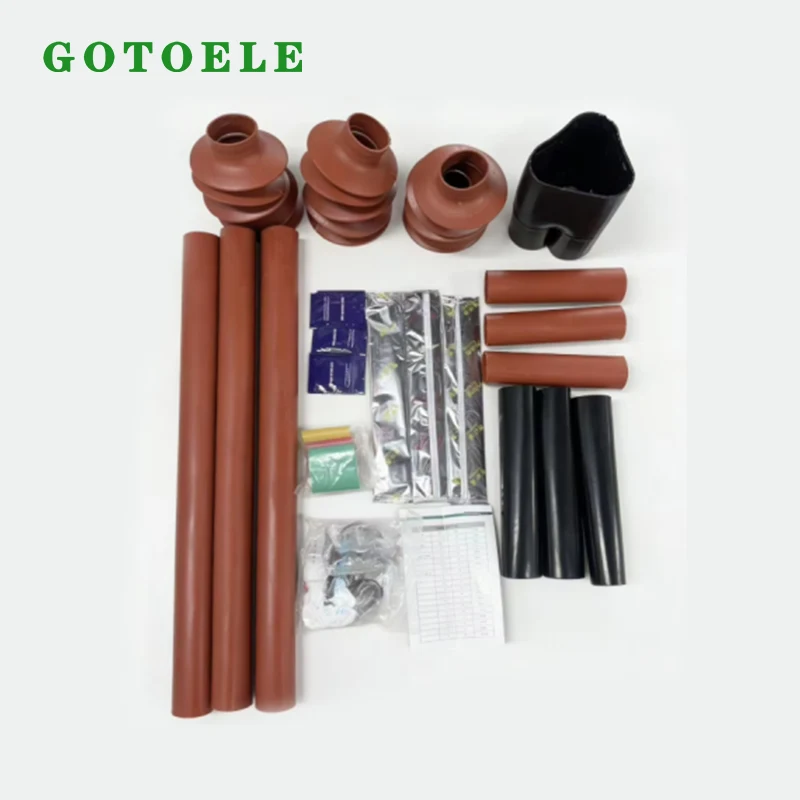

Les trois longues gaines thermorétractables brun rougeâtre sont conçues pour recouvrir les principales sections d'isolation dénudées des trois âmes du câble. Après chauffage, les tubes se rétrécissent étroitement autour de la surface du câble, créant une couche d'isolation solide offrant d'excellentes performances électriques et une protection mécanique.

Cette structure permet de maintenir le niveau d'isolation entre les conducteurs et offre une protection fiable contre l'exposition environnementale lors d'un fonctionnement à long terme.

2. Hangars d’isolation anti-pollution extérieurs

Les hangars isolants brun rougeâtre intégrés sont spécialement conçus pour les applications extérieures. Ils augmentent la ligne de fuite de la surface de terminaison du câble et améliorent la résistance à la pluie, à l'humidité, à la poussière et à la pollution industrielle.

Par rapport aux terminaisons de câbles intérieures, les structures de terminaison extérieures nécessitent une protection supplémentaire car elles sont directement exposées aux conditions météorologiques. Les hangars anti-pollution contribuent à réduire le risque d’embrasement superficiel causé par l’humidité et la contamination.

3. Système de contrôle des contraintes électriques

Lorsqu'un câble haute tension est coupé et terminé, la répartition du champ électrique autour de l'extrémité du câble change considérablement. Les contraintes électriques concentrées peuvent provoquer une décharge partielle ou une défaillance de l'isolation si elles ne sont pas correctement contrôlées.

Le kit de terminaison de câble thermorétractable extérieur à 3 conducteurs 10 kV utilise des matériaux de contrôle des contraintes et des composants de blindage pour optimiser la distribution du champ électrique, réduire la concentration des contraintes au point de coupe du câble et améliorer la fiabilité du système de terminaison complet.

4. Structure d'étanchéité de branche à trois noyaux

Le gant de dérivation noir à trois voies est installé au niveau de la section de dérivation du câble. Il assure une protection étanche pour la zone de transition entre la gaine extérieure du câble et les âmes individuelles du câble.

En recouvrant étroitement le point de dérivation, il empêche l'eau de pluie, l'humidité et la poussière de pénétrer dans la structure du câble, améliorant ainsi les performances globales d'étanchéité de la terminaison.

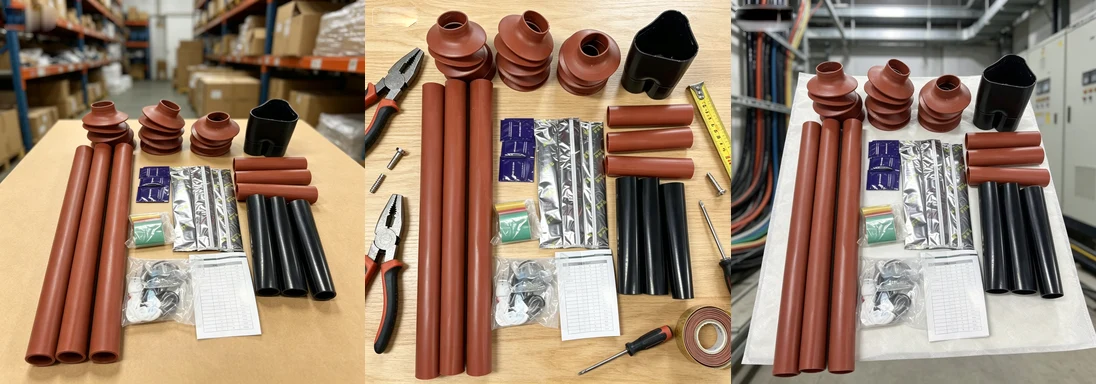

5. Accessoires d'installation complets

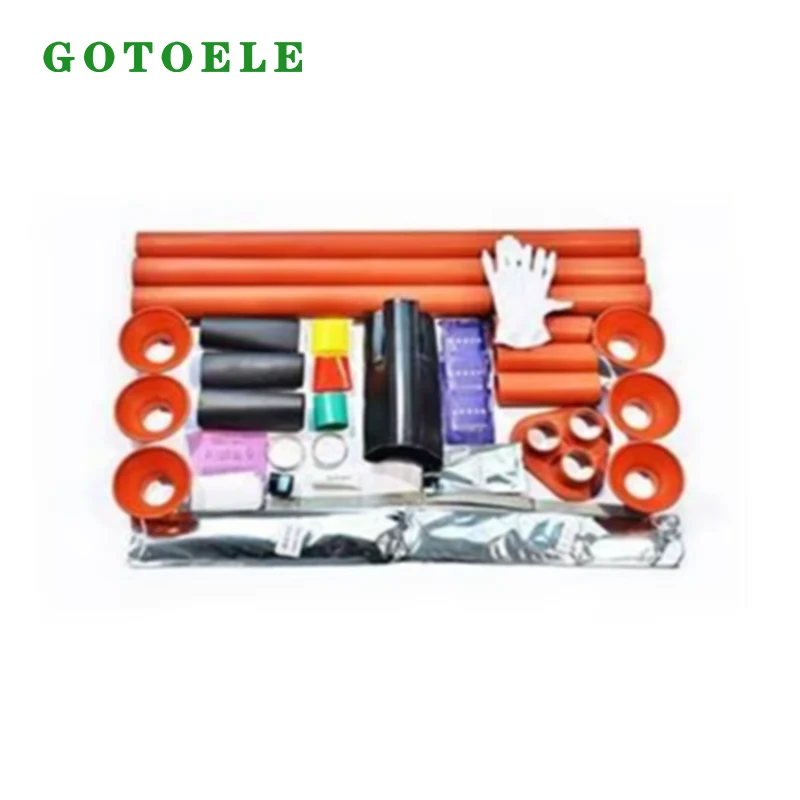

Le kit comprend tous les matériaux auxiliaires nécessaires à l'installation professionnelle des terminaisons de câbles, notamment :

· Ruban de blindage en feuille d'aluminium pour la distribution du champ électrique et la connexion du blindage

· Mastic d'étanchéité pour combler les interstices et empêcher la pénétration de l'humidité

· Manchons d'identification de phase pour une identification facile des phases A/B/C

· Sachets de lubrifiant pour l'aide à l'installation

· Gants de protection et instructions d'installation pour faciliter la construction

L'ensemble complet d'accessoires contribue à améliorer l'efficacité de l'installation et à maintenir une qualité de terminaison constante.

Expérience d'application pratique

Basé sur une expérience pratique dans les projets de distribution d'énergie moyenne tension, le kit de terminaison de câble thermorétractable extérieur à 3 conducteurs de 10 kV est largement sélectionné pour les points de connexion de câbles extérieurs qui nécessitent une stabilité d'isolation à long terme et une protection de l'environnement.

Les applications typiques incluent :

1. Projets de réseau électrique municipalUtilisés pour les points de terminaison extérieurs des systèmes de câbles souterrains de 10 kV, notamment :

· Salles de distribution d'énergie communautaire résidentielle

· Unités principales en anneau

· Boîtes de dérivation de câbles

· Transformateurs de type boîte

· Projets de conversion de câbles souterrains

2. Systèmes électriques industriels et miniersConvient aux usines et aux installations industrielles ayant des besoins en énergie continus, notamment :

· Usines de fabrication

· Ateliers de machines

· Installations minières

· Usines métallurgiques

· Usines chimiques

Le kit de terminaison permet de maintenir un fonctionnement fiable des connexions de câbles haute tension extérieures dans des environnements industriels exigeants.

3. Infrastructure et installations publiquesAppliqué dans les systèmes de distribution d'énergie extérieurs pour :

· Gares

· Aéroports

· Port

· Grands complexes commerciaux

· Projets d'infrastructures publiques

4. Distribution d'énergie commerciale et de bâtimentUtilisé pour les bornes de câbles haute tension extérieures prenant en charge :

· Immeubles résidentiels de grande hauteur

· Centres commerciaux

· Développements immobiliers à grande échelle

· Installations de distribution électrique

Types de câbles applicables et environnement d'installation

Le kit de terminaison de câble thermorétractable extérieur à 3 conducteurs 10 kV est conçu pour les câbles d'alimentation isolés XLPE à trois conducteurs 10 kV, y compris les modèles de câbles couramment utilisés tels que :

· YJV

· YJV22

Le produit est spécialement conçu pour les environnements extérieurs exposés directement aux conditions météorologiques.

Du fait qu'il est équipé de hangars anti-pollution extérieurs, il convient à des applications de terminaison de câbles en plein air. Les systèmes de terminaison de câbles intérieurs sans exigences d'exposition aux intempéries doivent utiliser des solutions de terminaison intérieure correspondantes.

Cas de candidature mondial

Projet de distribution d’énergie industrielle en Asie du Sud-Est

Le kit de terminaison de câble thermorétractable extérieur à 3 conducteurs de 10 kV a été appliqué dans un projet de distribution d'énergie d'une usine de fabrication en Asie du Sud-Est pour les connexions extérieures de bornes de câble de 10 kV entre l'appareillage de commutation et l'équipement de transformateur.

En raison des températures locales élevées, des fortes précipitations et de l'environnement humide, le projet nécessitait une étanchéité fiable et une protection isolante à long terme. Le kit de terminaison thermorétractable offre des performances stables en combinant une technologie de contrôle des contraintes, des hangars d'isolation extérieure et des matériaux d'étanchéité.

Après l'installation, le système de terminaison de câble a fonctionné de manière fiable dans des conditions d'alimentation industrielle continue, contribuant ainsi à réduire les besoins de maintenance et à améliorer la sécurité de la distribution électrique.

Détails du projet :

· Application : système de distribution d'énergie industrielle 10 kV

· Type de câble : câble d'alimentation à trois conducteurs isolé XLPE

· Installation : Appareillage extérieur et bornes de câbles de transformateur

· Exigences clés : étanchéité, fiabilité de l'isolation et résistance aux intempéries

Paramètres techniques

Fabrication et assurance qualité

GOTOELE applique des processus de fabrication standardisés pour garantir une qualité stable et des performances fiables de chaque kit de terminaison de câble thermorétractable extérieur à 3 conducteurs de 10 kV.

Le processus de production comprend :

· Inspection des matières entrantes

· Vérification de la qualité des composants

· Contrôle du processus d'assemblage

· Inspection de l'apparence du produit fini

· Contrôle qualité des emballages

Chaque lot est vérifié selon les procédures de qualité internes avant expédition pour garantir que les composants de terminaison de câble répondent aux exigences des applications pour les projets électriques internationaux.

Avec une expérience de fabrication professionnelle et une gestion de qualité stricte, GOTOELE fournit des solutions d'accessoires de câbles fiables aux clients électriques mondiaux.

Pourquoi choisir le kit de terminaison de câble thermorétractable extérieur GOTOELE 10 kV

1. Conçu pour les applications extérieures moyenne tension

Le produit est spécifiquement développé pour les systèmes de terminaison de câbles à trois conducteurs de 10 kV, offrant une solution complète pour les applications de distribution d'énergie extérieure.

2. Résistance fiable aux intempéries

La combinaison de tubes isolants thermorétractables, d'abris extérieurs et de matériaux d'étanchéité offre une protection efficace contre la pluie, l'humidité, la poussière et la contamination environnementale.

3. Kit complet pour une installation facile

Tous les accessoires nécessaires sont inclus dans un seul emballage, ce qui réduit le temps de préparation et améliore l'efficacité de l'installation sur les sites du projet.

4. OEM et capacité d'approvisionnement personnalisée

GOTOELE prend en charge les services OEM, y compris les étiquettes personnalisées, les emballages et les exigences de produits pour répondre aux différents besoins du marché et des projets.

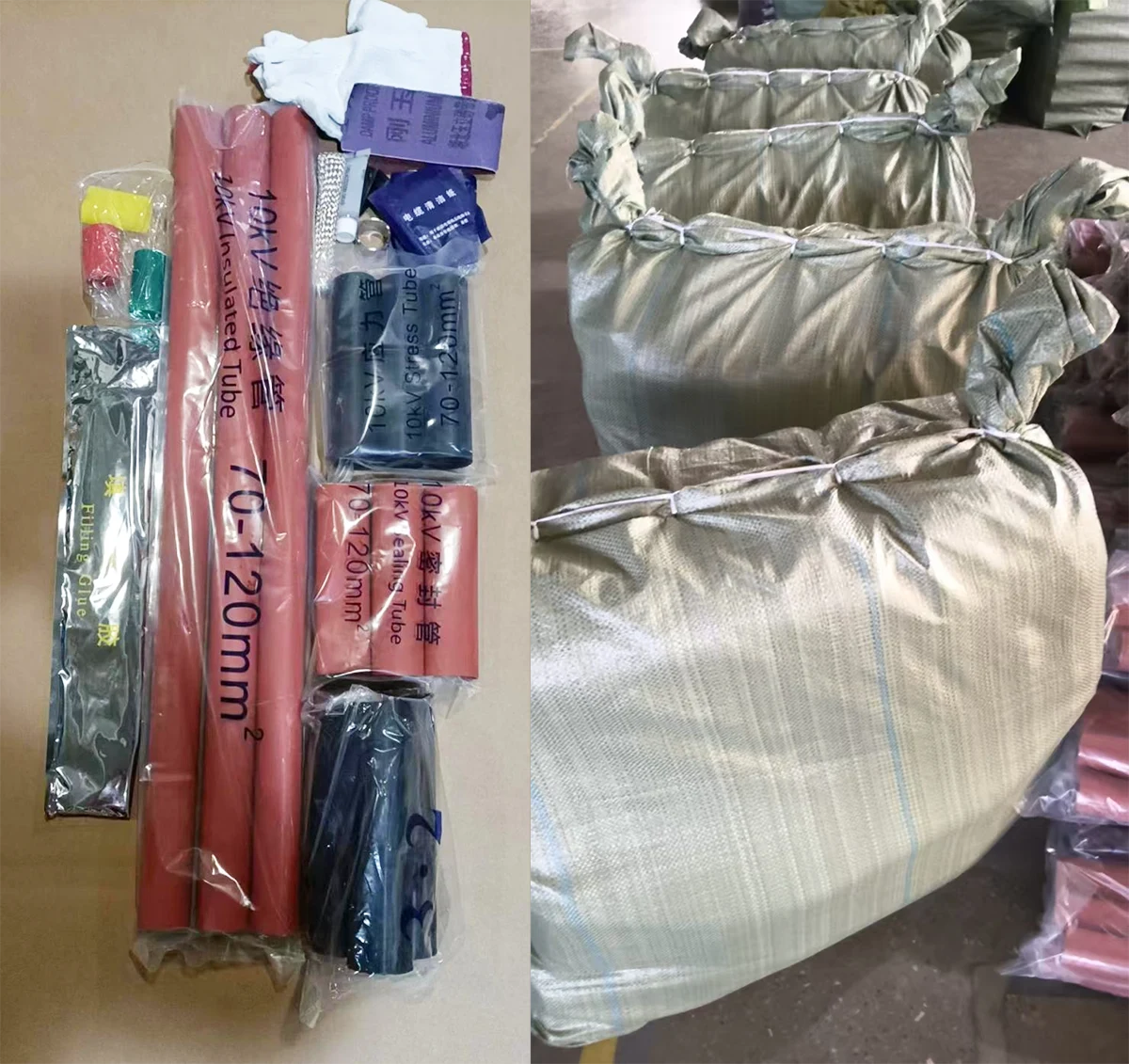

Emballage et livraison

Chaque kit de terminaison de câble thermorétractable extérieur à 3 conducteurs de 10 kV est emballé avec des matériaux de protection pour éviter tout dommage pendant le transport.

Un emballage d’exportation standard est disponible pour les expéditions internationales. Des emballages personnalisés, des étiquettes et des exigences OEM peuvent également être fournis selon les spécifications du client.

Foire aux questions

Q1 : Pour quel type de câbles ce kit de terminaison thermorétractable extérieur de 10 kV peut-il être utilisé ?

Ce produit est conçu pour les câbles d'alimentation isolés XLPE à trois conducteurs de 10 kV, y compris les types de câbles courants tels que YJV et YJV22.

Q2 : Ce kit de terminaison de câble peut-il être utilisé à l’extérieur de manière permanente ?

Oui. Le produit comprend des hangars d'isolation anti-pollution extérieurs et des structures d'étanchéité étanches, ce qui le rend adapté aux applications de terminaison de câbles extérieurs à long terme.

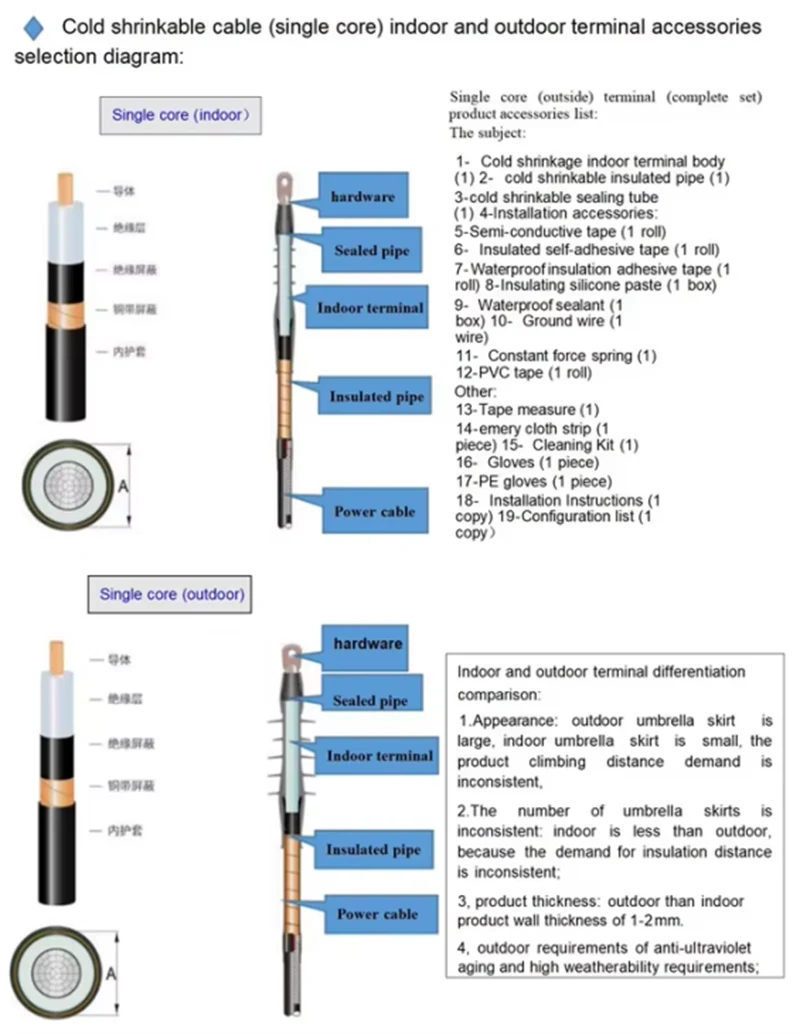

Q3 : Quelle est la différence entre les kits de terminaison de câbles intérieurs et extérieurs ?

Les kits de terminaison extérieure comprennent des composants supplémentaires résistants aux intempéries, tels que des abris isolants pour protéger contre la pluie, la poussière et la pollution. Les kits de terminaison intérieure ne nécessitent généralement pas ces structures.

Q4 : Quelles sont les principales fonctions de ce produit ?

Les principales fonctions comprennent :

· Restauration de l'isolation des câbles après terminaison

· Contrôler le stress du champ électrique

· Empêcher la pénétration de l'humidité

· Améliorer la fiabilité du fonctionnement des câbles à long terme

Q5 : GOTOELE propose-t-il une personnalisation OEM ?

Oui. GOTOELE fournit des services OEM comprenant un emballage personnalisé, un étiquetage et un ajustement des exigences techniques pour les clients internationaux.
