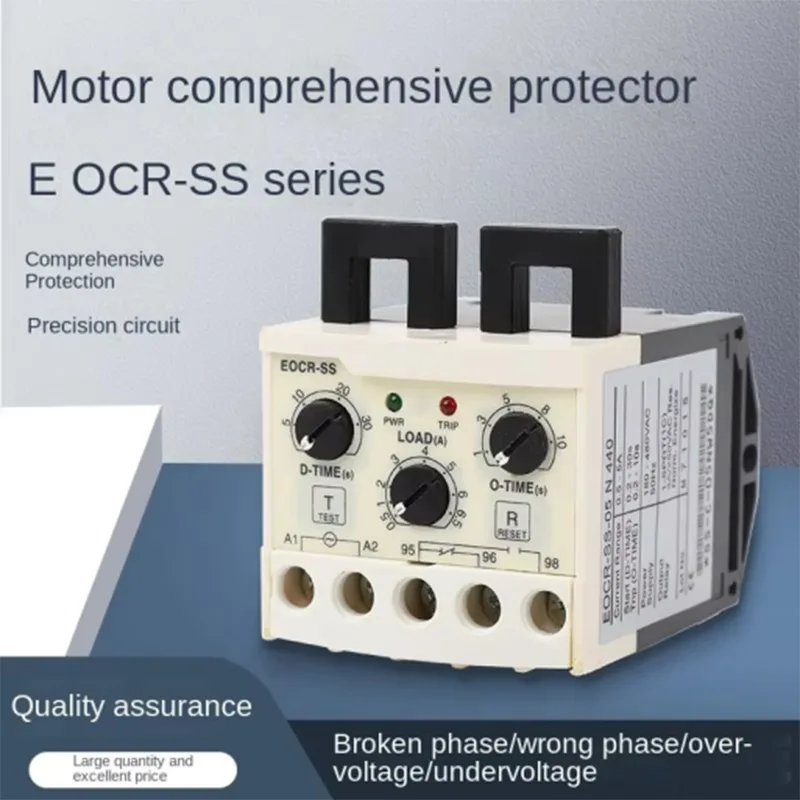

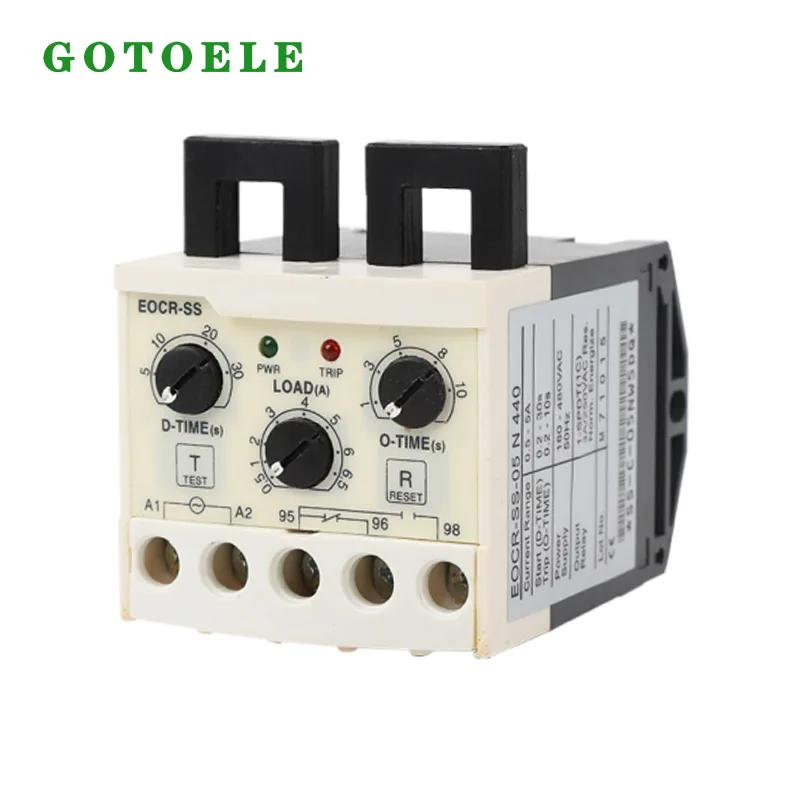

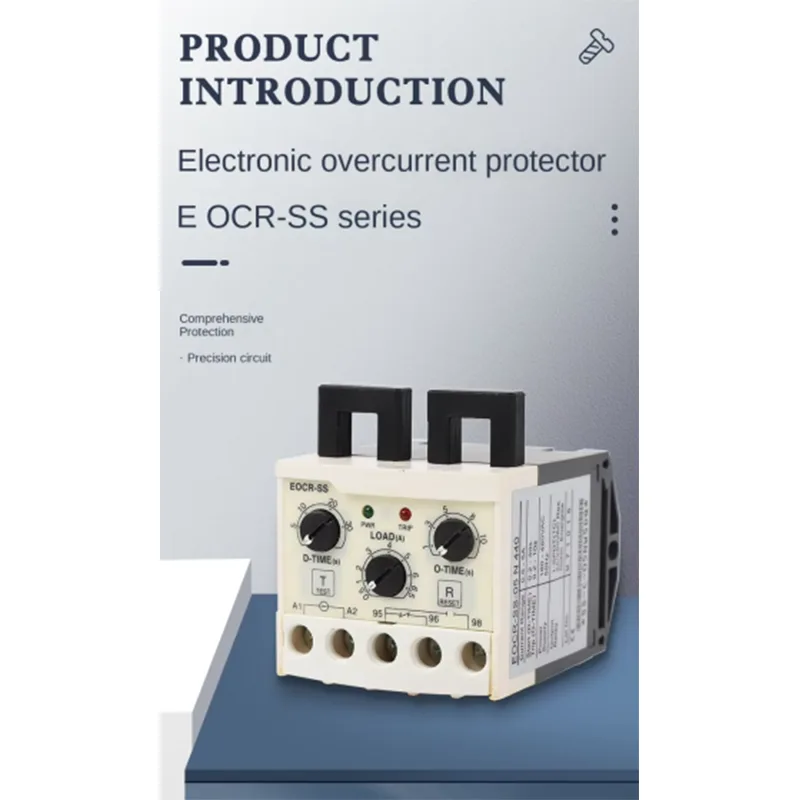

Relais électronique de protection du moteur EOCR-SS

Développé et fabriqué par GOTOELE, un fabricant professionnel d'électricité basse tension dans le Zhejiang, en Chine avec plus de 14 ans d'expérience dans l'industrie, ce protecteur de moteur électronique intègre une protection contre les surcharges, une protection contre le décrochage du moteur, une protection contre la perte de phase et une protection contre le déséquilibre de courant triphasé dans une unité compacte montée sur rail DIN. Il est largement utilisé dans les pompes, les ventilateurs, les compresseurs, les convoyeurs et les armoires de commande OEM où une protection fiable du moteur et une réduction des temps d'arrêt pour maintenance sont nécessaires.

Principe de fonctionnementLe relais électronique de protection de moteur EOCR-SS est conçu pour protéger les moteurs à courant alternatif triphasés de petite et moyenne taille contre des conditions de courant anormales pouvant provoquer une surchauffe des enroulements, un vieillissement de l'isolation et un arrêt inattendu de l'équipement.

Contrairement aux relais de surcharge thermique bimétalliques conventionnels qui réagissent lentement et sont affectés par la température ambiante, l'EOCR-SS surveille en permanence le courant de fonctionnement du moteur via un transformateur de courant à pince divisé. Lorsque des conditions anormales telles qu'une surcharge, une défaillance de phase ou un déséquilibre de courant se produisent, le relais déconnecte rapidement le circuit de commande du contacteur pour arrêter le moteur et éviter d'autres dommages.

La structure divisée du CT permet une installation sans retirer les câbles d'alimentation existants. Cela le rend particulièrement adapté aux mises à niveau d'équipements, à la rénovation d'anciennes armoires de commande et aux machines OEM où la réduction du temps d'installation est importante.

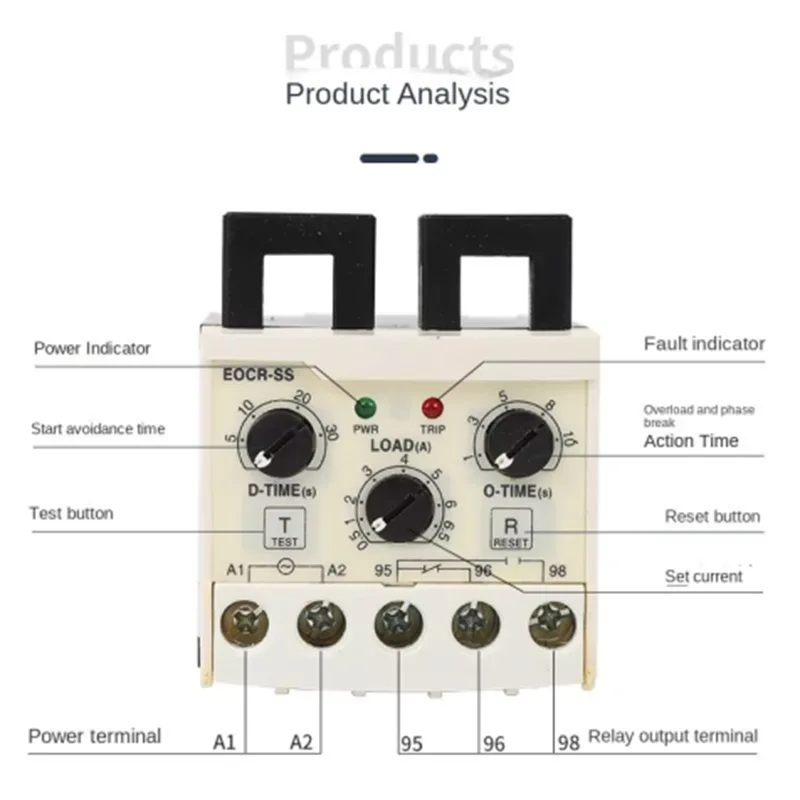

● Conception compacte

● Fonctions de protection multiples

● Large plage de réglage du courant (10:1)

● Fonction ampèremètre

● LED d'indication de déclenchement

● Haute précision

● Réinitialisation instantanée manuelle

● Réinitialisation électrique à distance

● Fonction de test

● Insensible à l'ambiance

● Faible consommation d'énergie

● Fonctionnement à sécurité intégrée (pas de libération de tension)

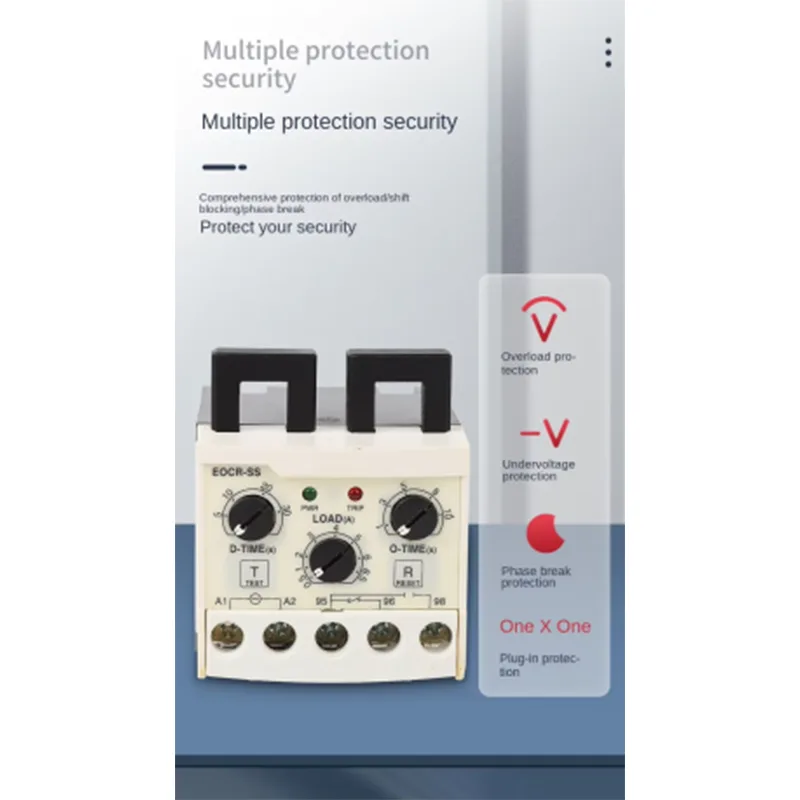

Fonctions de protection intelligentes pour la sécurité des moteurs

1. Protection précise contre les surcharges et le décrochage

Pendant le fonctionnement du moteur, une charge mécanique excessive, un blocage des roulements ou un blocage de l'équipement peuvent provoquer une augmentation du courant au-delà de la plage de fonctionnement normale. EOCR-SS détecte en permanence les changements de courant du moteur et active la protection après le délai prédéfini.

Le réglage LOAD réglable permet aux utilisateurs de faire correspondre avec précision les différents courants nominaux du moteur, tandis que la fonction de retard O-TIME empêche les arrêts inutiles causés par une fluctuation de courant de courte durée.

Cette fonction de protection est largement appliquée dans les systèmes de convoyeurs, les pompes à eau, les équipements de ventilation et les petites machines industrielles où une surcharge inattendue du moteur peut entraîner une interruption de la production.

2. Protection contre la perte de phase pour les moteurs triphasés

Les moteurs triphasés fonctionnant dans des conditions de perte de phase peuvent subir un courant excessif dans les phases restantes, entraînant une surchauffe rapide des enroulements et des dommages permanents au moteur.

EOCR-SS détecte une distribution anormale de courant causée par une défaillance de phase, des câbles déconnectés ou des problèmes de contact de contacteur, et interrompt immédiatement le circuit de commande du moteur.

Cette fonction est particulièrement utile dans les zones où les réseaux électriques sont instables, les installations agricoles et les installations d'équipements extérieurs où les risques de perte de phase sont plus élevés.

3. Surveillance du déséquilibre de courant triphasé

Une répartition inégale du courant entre trois phases est généralement causée par des problèmes d'enroulement, un déséquilibre de tension ou une charge mécanique inégale.

EOCR-SS monitors current differences between phases and provides early protection before minor imbalance develops into serious motor failure.

Par rapport aux dispositifs de protection traditionnels qui ne réagissent qu'en cas de surcharge grave, la surveillance électronique du courant aide les équipes de maintenance à identifier plus tôt les risques potentiels et à réduire les temps d'arrêt imprévus.

4. Fonction de retard de démarrage réglable

Un courant de démarrage important est normal lorsque les moteurs commencent à fonctionner. Une protection immédiate contre les surcharges lors du démarrage peut provoquer un déclenchement inutile.

La fonction de retard de démarrage D-TIME intégrée permet aux moteurs de terminer leur accélération avant d'entrer en mode de protection normal. Les utilisateurs peuvent ajuster le retard en fonction des différentes caractéristiques de démarrage du moteur, garantissant ainsi un fonctionnement fiable pour les équipements ayant des exigences de couple de démarrage plus élevées.

Expérience d'application et vérification de projet

Projet de mise à niveau de la protection moteur dans une usine de transformation des aliments au Vietnam

Basé sur l'expérience de GOTOELE dans la fabrication d'électricité basse tension et les projets d'exportation mondiaux, l'EOCR-SS a été appliqué dans les mises à niveau de la protection des moteurs pour les clients industriels.

En mars 2026, un fabricant d'équipements de transformation alimentaire au Vietnam a installé 120 unités de relais électronique de protection de moteur EOCR-SS dans des armoires de commande de moteur de convoyeur.

L'environnement d'application comprenait :

· Type de client : Fabricant de machines pour l'agroalimentaire

· Lieu d'installation : armoires de commande du système de convoyage

· Plage de puissance du moteur : moteurs triphasés de 0,75 kW à 2,2 kW

· Tension de fonctionnement : AC380V 50Hz

· Température de fonctionnement : -10 ℃ à 45 ℃

· Durée de fonctionnement quotidienne : environ 16 heures/jour

· Fréquence de démarrage du moteur : 50 à 80 fois/jour

Après 12 mois de fonctionnement continu, le client a signalé des performances de protection stables et une réduction des pannes de moteur causées par des problèmes de surcharge et de perte de phase. Par rapport aux solutions précédentes de protection contre les surcharges thermiques, la fréquence des interventions de maintenance a été considérablement réduite, améliorant ainsi la continuité de la production.

Cette application pratique démontre la fiabilité de l'EOCR-SS dans les environnements de fonctionnement de moteurs industriels à haute fréquence.

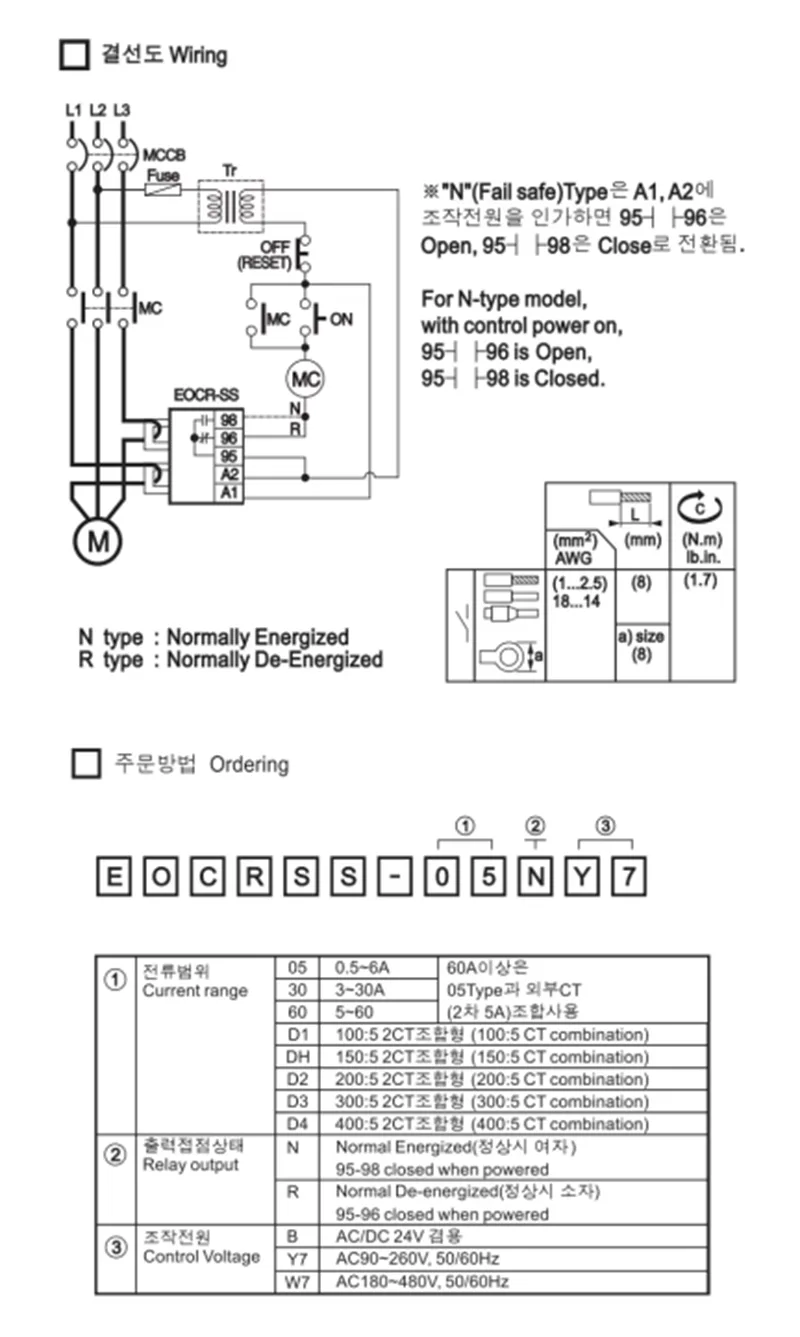

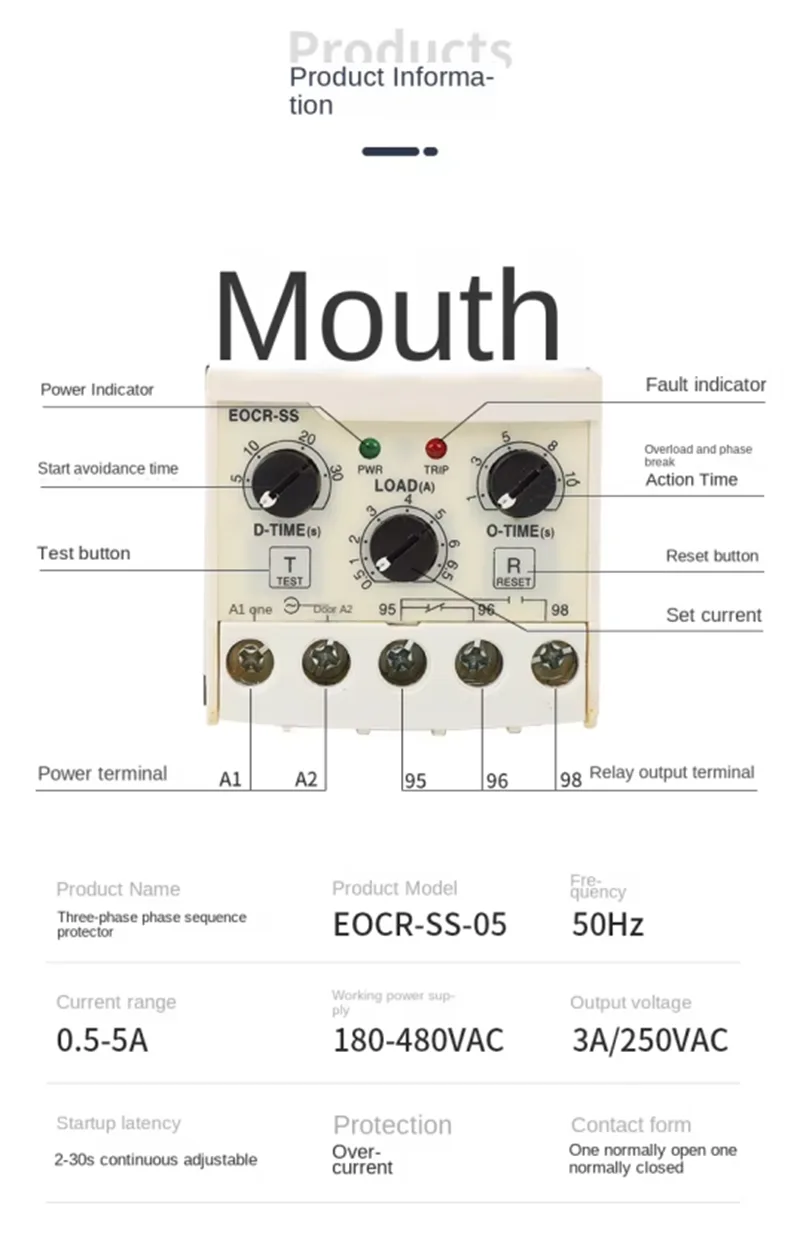

Paramètres du produit

Avantages du produit

1. L'installation sans coupure de câble permet d'économiser du temps de mise à niveau

EOCR-SS adopte une conception de transformateur de courant divisé ouvrable. Les techniciens d'installation n'ont qu'à fixer le TC sur les câbles moteur existants sans déconnecter le câblage ni modifier le circuit d'alimentation.

Cette conception réduit considérablement les difficultés d'installation des machines existantes, particulièrement adaptée aux mises à niveau des équipements d'usine et aux projets de modernisation des armoires de commande.

2. La détection électronique améliore la précision de la protection

Le système électronique de détection de courant offre une protection plus rapide et plus stable par rapport aux relais de surcharge thermique traditionnels.

Il évite l'influence de la température et les problèmes de fatigue mécanique, tout en maintenant des performances de protection constantes pendant un fonctionnement à long terme.

3. L'ajustement flexible s'adapte à différents moteurs

EOCR-SS permet un réglage indépendant des paramètres de délai de démarrage, de courant de fonctionnement et de délai de déclenchement.

Les utilisateurs peuvent configurer les paramètres de protection en fonction de différentes charges de moteur, conditions de démarrage et environnements d'application, améliorant ainsi la compatibilité avec diverses machines industrielles.

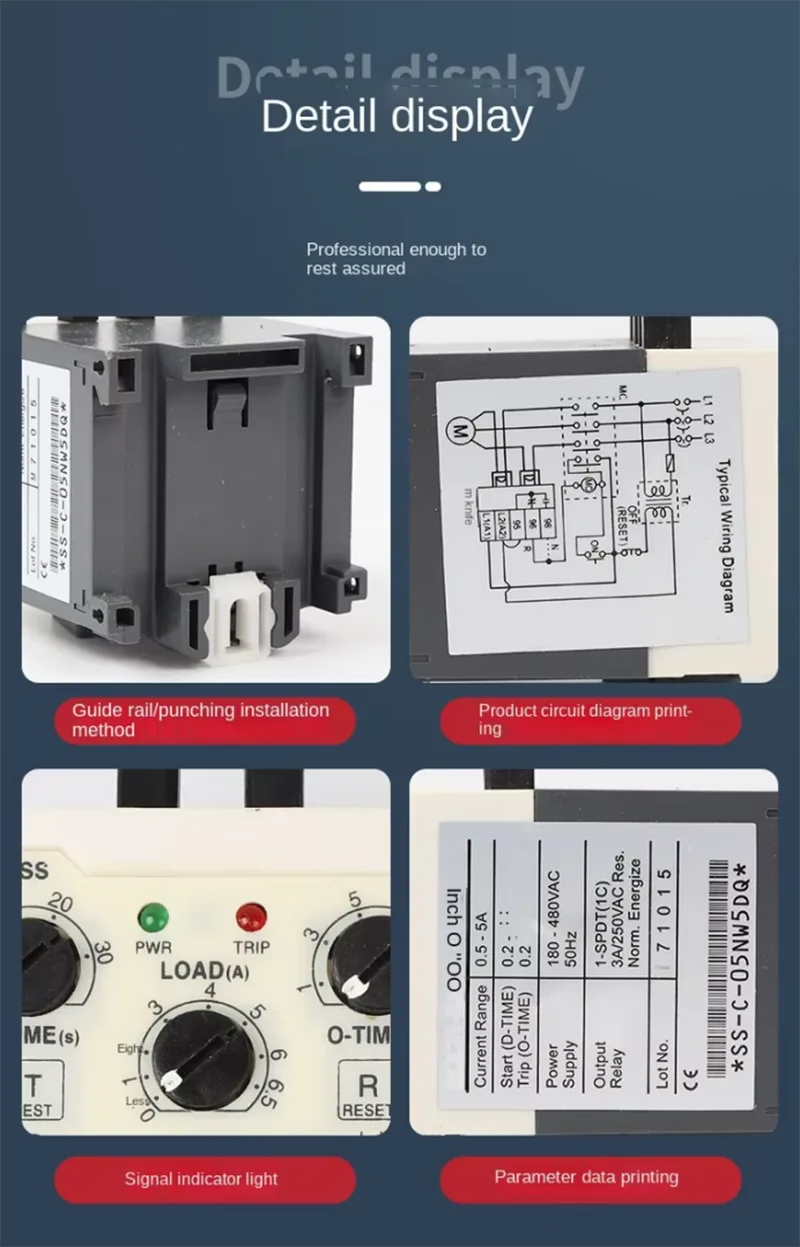

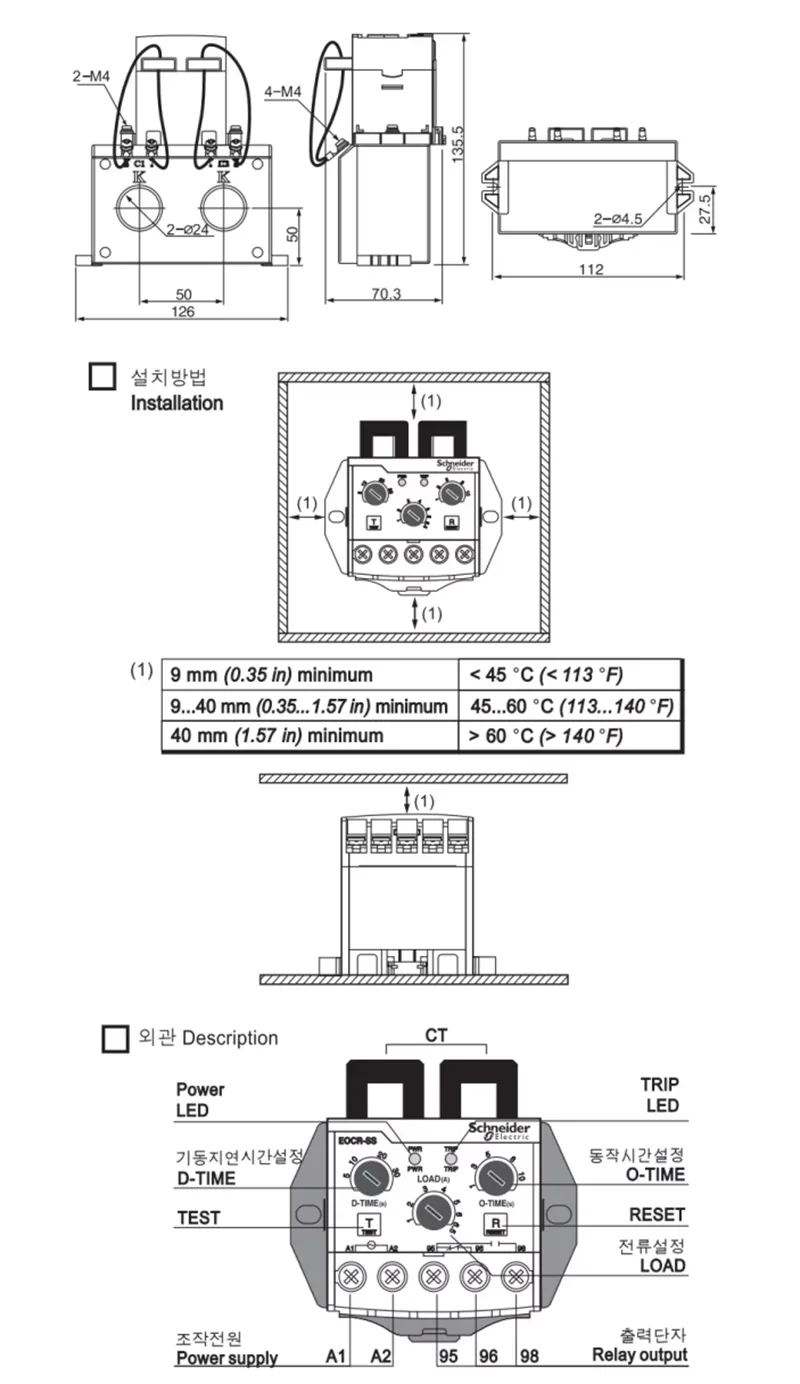

4. La conception compacte du rail DIN permet d'économiser de l'espace dans l'armoire

La structure modulaire permet une installation directe à l’intérieur d’armoires de commande électriques standards.

Par rapport à l'installation de transformateurs de courant et de composants de protection séparés, l'EOCR-SS offre une solution plus compacte et simplifie la conception du système de contrôle.

Fabrication et assurance qualité

GOTOELE est un fabricant et exportateur professionnel spécialisé dans les produits électriques basse tension, notamment les contacteurs, les relais, les disjoncteurs, les dispositifs de protection des moteurs et les composants de contrôle industriel.

Avec plus de 14 ans d'expérience dans la fabrication électrique, l'entreprise exploite une base de production à Liushi, Yueqing, Zhejiang, en Chine. L'usine couvre plus de 1 600 mètres carrés et comprend des zones de production professionnelles et des installations de contrôle qualité.

Pendant la production de l'EOCR-SS, GOTOELE effectue des inspections strictes couvrant la précision de la détection du courant, la réponse à l'action du relais, la fiabilité des terminaux et les tests de vieillissement du produit.

Chaque lot suit les procédures de gestion de la qualité ISO9001 et les produits sont conformes aux exigences de certification CE pour garantir des performances stables pour les applications industrielles internationales.

Emballage et livraison

EOCR-SS Electronic Motor Protection Relay is packed according to international export standards to prevent damage during transportation.

Pour les commandes groupées, GOTOELE propose une planification de production efficace avec des délais de livraison typiques de 10 à 15 jours. Des services de personnalisation OEM, notamment l'impression de logos, la conception d'emballages et la personnalisation des paramètres, sont disponibles pour les distributeurs mondiaux et les fabricants d'équipements industriels.

FAQ

1. Quelle est la différence entre l'EOCR-SS et un relais de surcharge thermique traditionnel ?

EOCR-SS utilise une technologie de surveillance électronique du courant, offrant une plus grande précision de protection et une réponse plus rapide par rapport aux relais de surcharge thermique traditionnels. Il prend également en charge l'installation de CT divisés sans coupure de câble, ce qui le rend plus pratique pour les mises à niveau d'équipement.

2. L'EOCR-SS peut-il être installé sur des armoires de commande de moteur existantes ?

Oui. Le transformateur de courant à pince permet une installation directement sur les câbles moteur existants sans retirer le câblage, ce qui le rend adapté aux projets de rénovation et de maintenance d'anciens équipements.

3. Quels moteurs conviennent à l'EOCR-SS ?

L'EOCR-SS est principalement conçu pour les petits moteurs à courant alternatif triphasés, notamment les pompes, les ventilateurs, les compresseurs, les convoyeurs et les machines OEM avec des exigences actuelles comprises entre 0,5 et 5 A.

4. GOTOELE propose-t-il une personnalisation OEM ?

Oui. GOTOELE prend en charge les services OEM/ODM, y compris les étiquettes personnalisées, les emballages, les spécifications et les exigences en matière de paramètres électriques pour différents marchés internationaux.

GOTOELE combine des capacités professionnelles de fabrication électrique, une expérience pratique des applications et des systèmes de contrôle de qualité stricts pour fournir des solutions fiables de protection des moteurs aux clients industriels mondiaux. Le relais électronique de protection du moteur EOCR-SS représente une mise à niveau rentable par rapport aux dispositifs de protection traditionnels, aidant les industries à améliorer la sécurité des équipements, à réduire les coûts de maintenance et à obtenir un fonctionnement de production plus stable.
