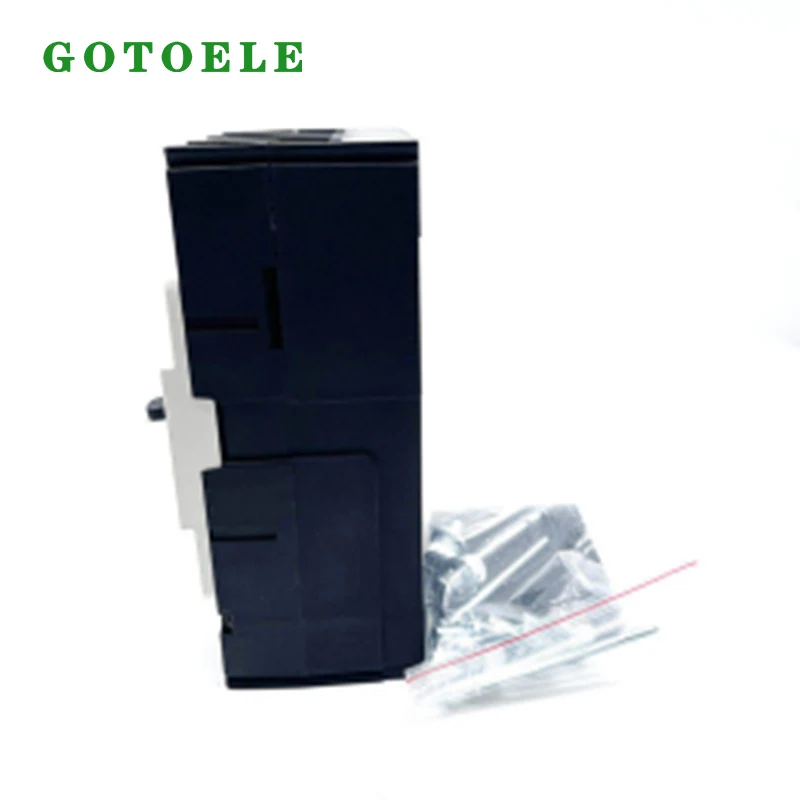

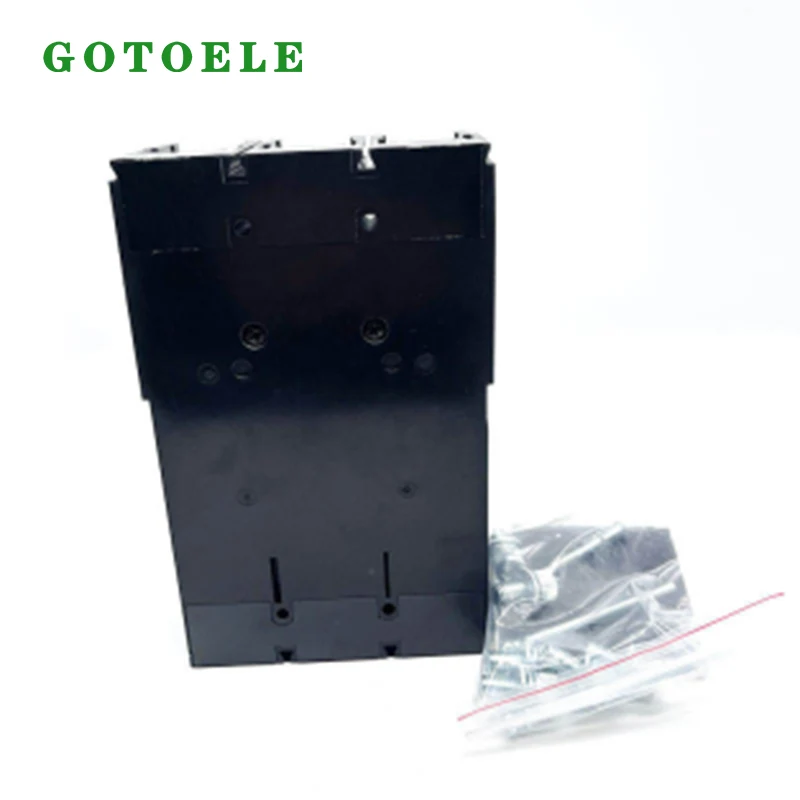

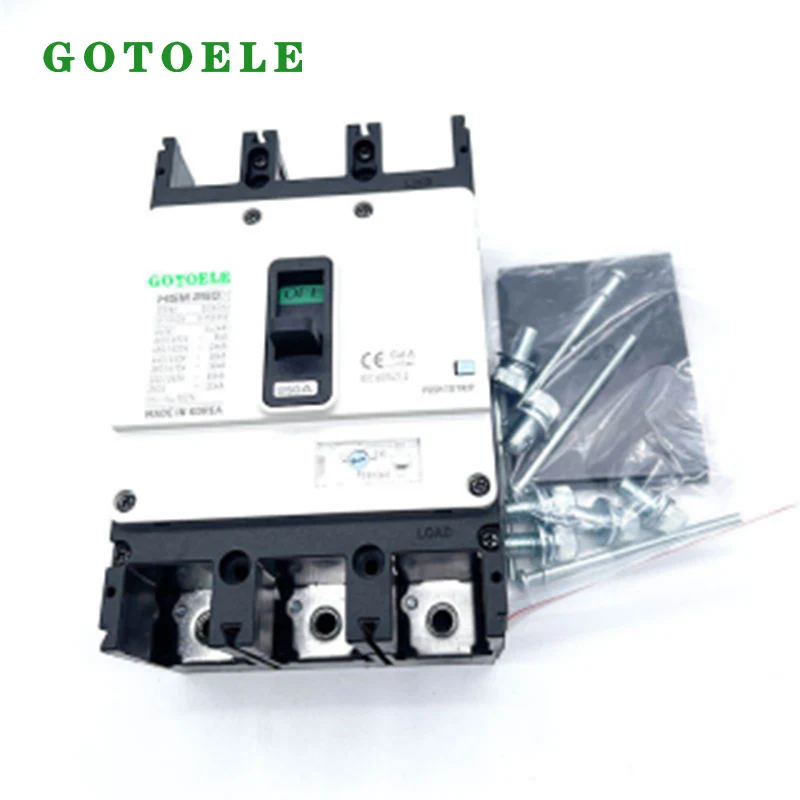

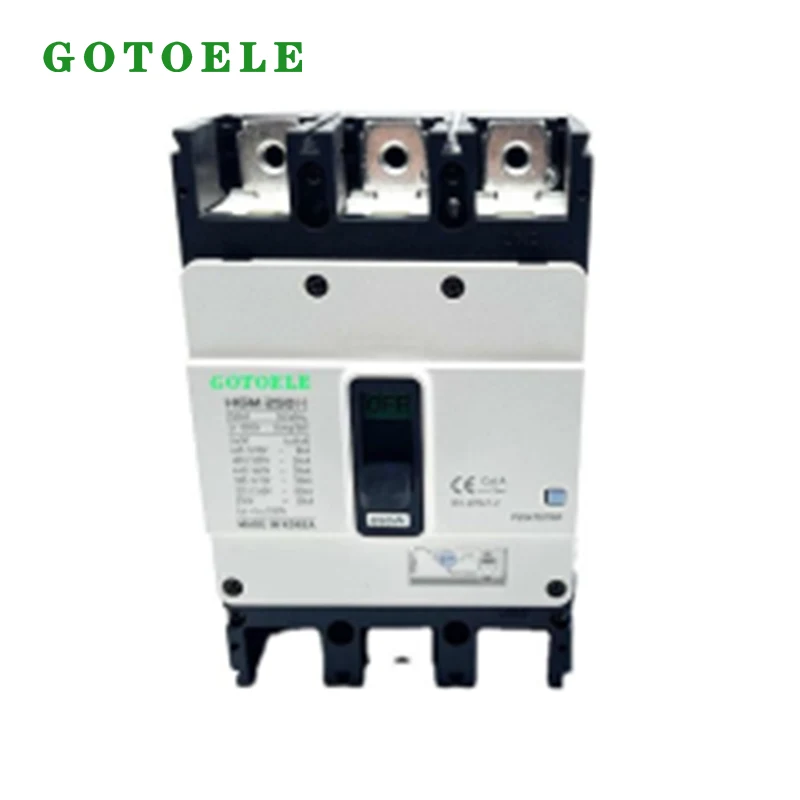

Disjoncteur à boîtier moulé de style HGM 3P 100A - 800A

GOTOELE est profondément impliqué dans l'industrie électrique basse tension depuis plus d'une décennie, en se concentrant sur les principaux problèmes des scénarios industriels. S'appuyant sur l'application mature du HGM 3P/250A, GOTOELE a développé indépendamment le disjoncteur à boîtier moulé de style HGM 3P 100A - 800A, élargissant la plage de couverture actuelle et optimisant les performances de protection pour s'adapter aux besoins de contrôle du moteur et de distribution d'énergie dans différentes conditions de puissance et de fonctionnement, contribuant ainsi au fonctionnement sûr et efficace de l'automatisation industrielle.

Paramètres de base

- Modèle de produit : Disjoncteur à boîtier moulé série HGM (MCCB)

- Nombre de pôles : 3P (Trois pôles)

- Courant nominal : 100A-800A (dont 160A, 250A, 400A, 630A, etc., gamme complète)

- Tension de fonctionnement nominale : ≤ 660 V AC, fréquence nominale : 50 Hz/60 Hz (compatible mondialement).

-Puissance du moteur compatible: moteurs à courant alternatif triphasés 32KW-560KW

- Pouvoir de coupure : Pouvoir de coupure élevé, répondant aux exigences industrielles de protection contre les courts-circuits

- Indice de protection : IP20 (évolutif et personnalisable)

Cinq avantages fondamentaux en matière de performances

1. Durabilité haute fréquence, adaptable aux environnements difficiles

Disjoncteur à boîtier moulé de style HGM 3P 100A - 1. Conception de démarrage/arrêt à haute fréquence : le 800A est spécialement conçu pour les opérations de démarrage/arrêt à haute fréquence, en utilisant des matériaux à haute résistance et des contacts résistants à l'usure. Il peut résister à des dizaines de milliers de cycles de démarrage/arrêt et fonctionne de manière stable dans de larges plages de températures allant de -25 ℃ à +60 ℃, ainsi que dans des conditions poussiéreuses et humides, garantissant une production continue.

2. Protection précise, sûre et fiable

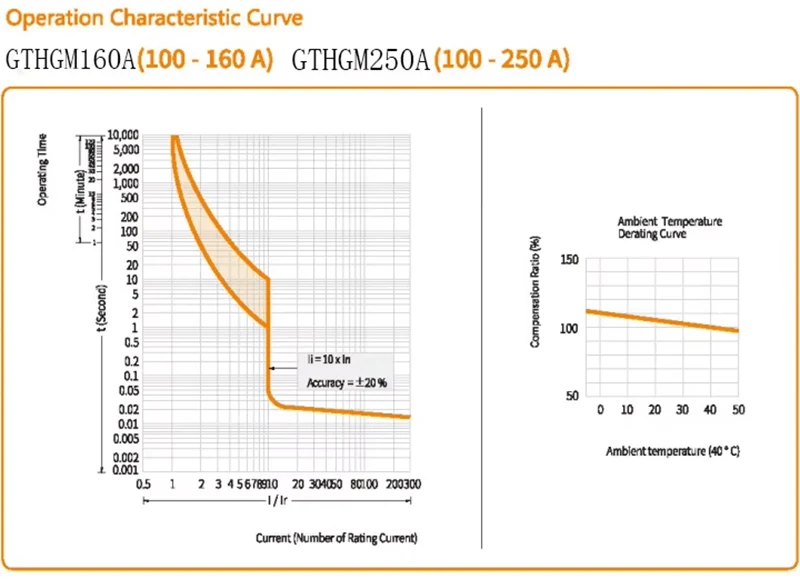

Intègre plusieurs protections, notamment les surcharges, les courts-circuits, la perte de phase et la sous-tension, liées à un relais thermique pour une surveillance précise du courant, évitant ainsi les dommages à l'équipement et les accidents de sécurité. La courbe de protection est réglable, éliminant les faux déclenchements et les échecs de déclenchement.

3. Conception modulaire, haute adaptabilité

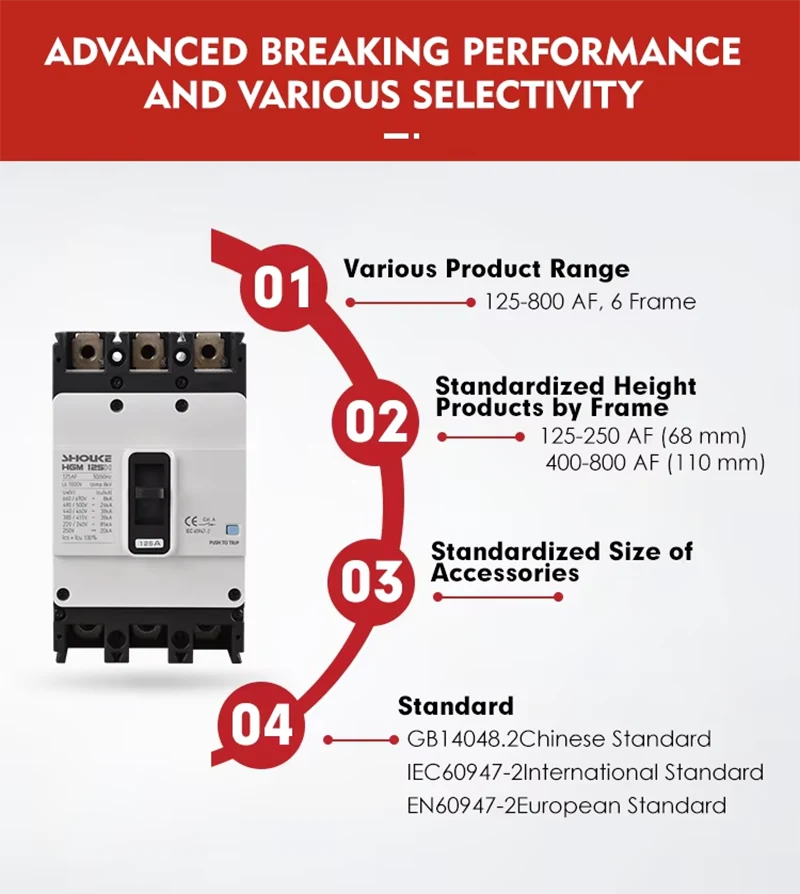

Le disjoncteur à boîtier moulé de style HGM 3P 100 A - 800 A prend en charge les contacts auxiliaires, les temporisateurs et d'autres extensions d'accessoires, permettant la télécommande et le verrouillage des équipements. Son interface universelle se connecte de manière transparente aux équipements d'automatisation courants, s'adaptant aux besoins de plusieurs industries.

4. Contrôle de qualité strict, qualité garantie

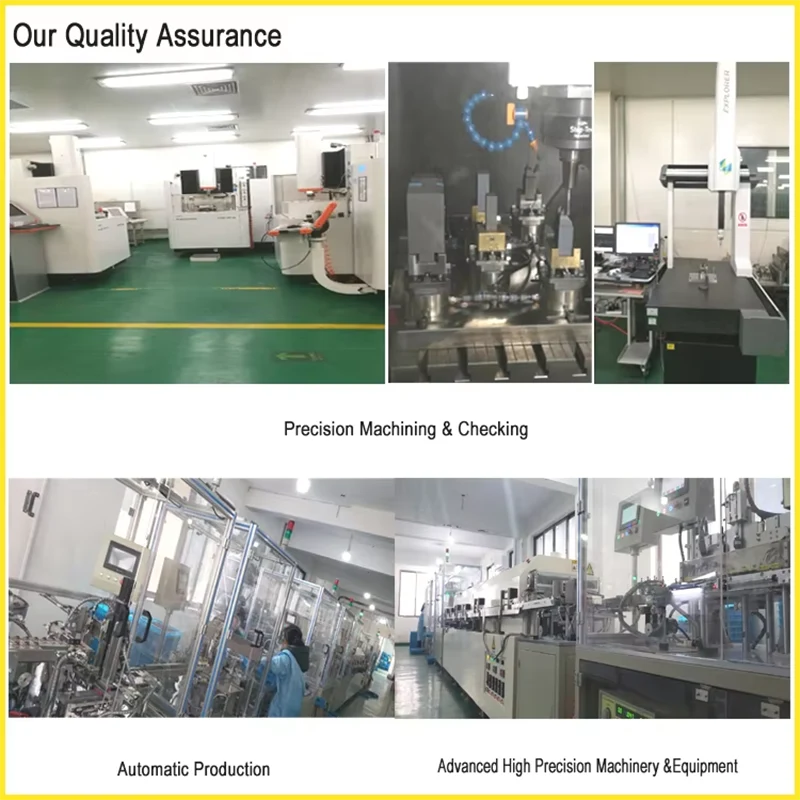

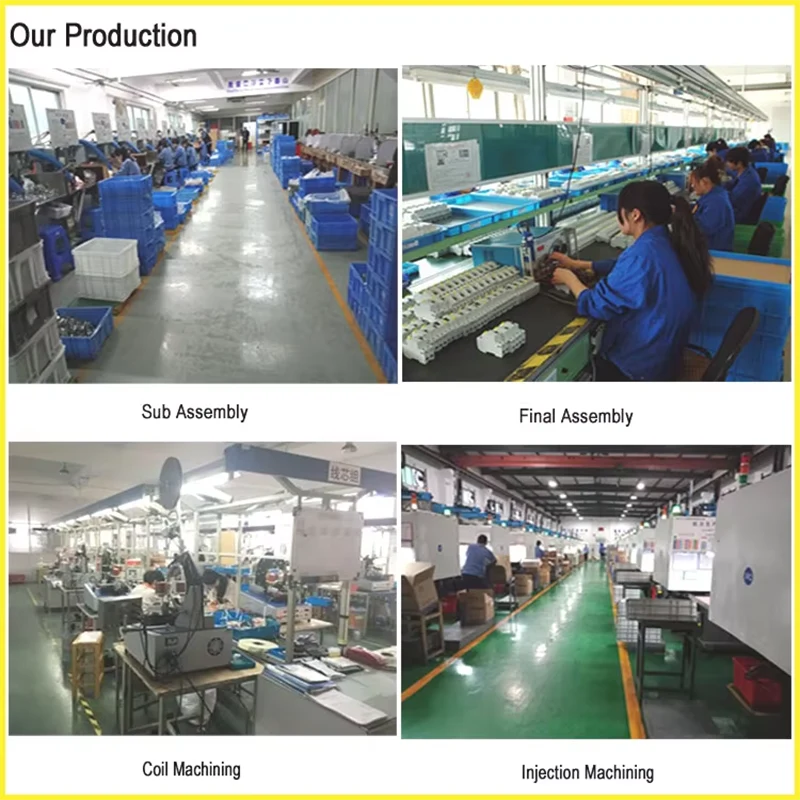

En tant que fabricant professionnel, les produits sont fabriqués dans notre propre usine tout au long du processus et ont passé les certifications internationales telles que ISO9001 et CE. Le taux d’échec est nettement inférieur à la moyenne du secteur.

5. Rentabilité élevée, adaptable à l’échelle mondiale

Tirant parti des avantages de la chaîne industrielle chinoise, GOTEELE, en tant que fournisseur professionnel, optimise les coûts tout en garantissant les performances, en offrant des prix supérieurs à ceux des grandes marques internationales et en réduisant les coûts d'approvisionnement des projets.

Scénarios d'application de base

1. Fabrication industrielle : contrôle du moteur de la chaîne de production, protection des circuits de dérivation ;

2. Industrie énergétique : protection des circuits des systèmes photovoltaïques et de stockage d’énergie ;

3. Bâtiments commerciaux : Climatisation centrale, ascenseur et autres protections de distribution d’énergie ;

4. Infrastructure : contrôle des centres de données, des équipements portuaires et miniers ;

5. Projets OEM internationaux : support d’équipement industriel, exportation transfrontalière.

Cas d'application réels

Cas 1 : Modernisation d’une usine de fabrication de pièces automobiles en Asie du Sud-Est

Cette usine a connu des arrêts fréquents en raison de pannes vieillissantes de disjoncteurs. En 2024, elle a sélectionné 86 disjoncteurs GOTEELE HGM 3P 250A et 400A pour l'emboutissage et le contrôle des moteurs de tapis roulants.

Résultats de l'application : démarrage/arrêt du moteur stable, réponse aux courts-circuits ≤ 10 ms, taux de fonctionnement continu de la ligne de production atteint 99,9 %, pertes mensuelles réduites de plus de 90 000 $ et coûts d'approvisionnement réduits de 35 %.

Cas 2 : Soutien aux centrales électriques européennes de stockage d’énergie photovoltaïque

Une centrale électrique de stockage d'énergie photovoltaïque de 50 MW en Europe d'ici 2025 a sélectionné 32 unités HGM 3P 630A pour la protection des onduleurs et des points de connexion au réseau, nécessitant un pouvoir de coupure élevé, une large plage de température et une télécommande.

Résultats de l'application : Fonctionnement extérieur stable pendant 12 mois sans panne à des températures allant de -20 ℃ à +55 ℃, résistant aux fluctuations de courant et facilitant une connexion sécurisée au réseau de la centrale électrique.

Emballage et livraison

Le HGM 3P/250A MCCB utilise des cartons d'exportation standard pour prévenir efficacement les dommages pendant le transport. Les commandes groupées ont un délai de livraison de 10 à 15 jours. La personnalisation de la marque OEM est également prise en charge ; l'impression de logos et des conceptions d'emballage personnalisées peuvent être fournies en fonction des besoins des clients afin de répondre aux exigences de promotion de la marque des différents marchés, en fournissant des services de livraison efficaces et pratiques aux clients mondiaux.

FAQ

Q1 : Comment sélectionner le courant nominal ? Quelle est la relation entre le courant nominal et la puissance du moteur ?

A1 : Sélectionnez en fonction du courant nominal et du courant de démarrage du moteur. Modèles couramment compatibles : 100 A (32 kW), 160 A (55 kW), 200 A (75 kW), 250 A (90 kW), 400 A (160 kW), 630 A (315 kW), 800 A (560 kW) ; pour les charges lourdes/démarrage/arrêt à haute fréquence, il est recommandé de sélectionner un niveau supérieur.

Q2 : Le disjoncteur à boîtier moulé de style HGM 3P 100A - 800A peut-il être utilisé dans des environnements à haute température ? Cela affectera-t-il les performances ?

A2 : La température de fonctionnement standard est de -25℃ à +60℃. Sa conception en matériau haute température garantit un fonctionnement stable à long terme, avec une dérive de la courbe de protection ≤ ±8 %. Pour les températures supérieures à 60 ℃, un déclassement de 10 à 15 % est requis pour chaque augmentation de température de 10 ℃, ou une personnalisation est nécessaire.

Q3 : Quelles extensions d’accessoires sont prises en charge ? Vont-ils affecter les performances de protection ?

A3 : Il prend en charge les extensions modulaires telles que les contacts auxiliaires, les temporisateurs et les mécanismes de commande à distance. Aucune modification du corps principal n'est requise et les performances de protection du noyau ne sont pas affectées. Les interfaces sont conformes aux normes internationales.

Recommandation d'achat

Le disjoncteur à boîtier moulé de style GOTOELE HGM 3P 100A - 800A, avec ses cinq avantages majeurs, dont la durabilité haute fréquence et une protection précise, couvre les besoins de contrôle des moteurs de 32 kW à 560 kW. Développé par un fabricant professionnel et tirant parti de la force de la chaîne industrielle chinoise et de sa propre usine, il constitue le choix privilégié pour l'automatisation industrielle et les projets OEM. Lors de la sélection d'un produit, il est recommandé de déterminer les paramètres en fonction de la puissance de charge et des conditions de fonctionnement. En tant que fournisseur professionnel, GOTOELE peut fournir une sélection personnalisée, un support technique et un service après-vente mondial.
