Séquence de phases triphasée et relais de protection contre les surtensions

Différent des relais de protection uniques traditionnels, ce dispositif intègre plusieurs fonctions de protection, notamment la surveillance de l'ordre des phases, la protection contre les surtensions, la protection contre les sous-tensions et la détection de perte de phase dans une unité compacte. La conception non neutre permet une connexion directe aux systèmes électriques triphasés sans nécessiter de ligne neutre supplémentaire, simplifiant ainsi l'installation pour les applications de distribution industrielle. Le relais de protection contre les surtensions et la séquence de phases triphasées aide à prévenir les dommages aux équipements causés par des conditions anormales du réseau et améliore la sécurité opérationnelle dans les environnements industriels.

Solution intelligente de surveillance et de protection de l’alimentation triphasée

Le relais de protection contre les surtensions et la séquence de phases triphasées est développé pour les applications où une surveillance continue de la qualité de l'énergie triphasée est requise.

L'appareil détecte en permanence l'état des lignes électriques triphasées L1, L2 et L3. Lorsque des conditions anormales telles qu'une séquence de phases incorrecte, une fluctuation de tension ou une défaillance de phase se produisent, le relais envoie immédiatement un signal de protection pour déconnecter l'équipement en aval ou arrêter le circuit de commande.

En intégrant plusieurs fonctions de protection dans un module compact, le relais réduit le besoin de plusieurs composants de protection indépendants, aidant ainsi les clients à simplifier la conception des armoires électriques et à améliorer la fiabilité du système.

La structure non neutre permet une installation directe dans des systèmes triphasés sans câblage neutre supplémentaire, ce qui la rend adaptée aux armoires de distribution industrielles, aux panneaux de commande de machines et aux équipements électriques extérieurs.

Fonctions de protection complètes pour les équipements triphasés

1. La surveillance de l'ordre des phases empêche le fonctionnement inverse

Une séquence de phases incorrecte peut entraîner la rotation des moteurs triphasés dans le sens opposé, endommageant potentiellement les pompes, les compresseurs et les systèmes de transmission mécanique.

Le relais détecte l'ordre des phases de l'alimentation triphasée entrante et empêche le démarrage de l'équipement lorsque l'ordre des phases est incorrect.

Cette fonction est particulièrement importante pour les équipements motorisés où la rotation inverse peut provoquer des dommages mécaniques, une interruption de la production ou des risques pour la sécurité.

2. La protection contre les surtensions réduit le risque de dommages électriques

Les fluctuations de tension dans les réseaux électriques industriels peuvent dépasser les limites de fonctionnement des équipements et endommager les composants électriques sensibles.

Le relais surveille en permanence les valeurs de tension triphasée. Lorsque la tension dépasse le seuil de protection prédéfini, elle active la sortie de protection et déconnecte le circuit de charge.

Cela permet de protéger les moteurs, les onduleurs, les systèmes de contrôle et les équipements d'automatisation contre la surchauffe, les dommages à l'isolation et les pannes prématurées causées par une tension excessive.

3. La protection contre les sous-tensions améliore la fiabilité du moteur

Des conditions de basse tension peuvent amener les moteurs à consommer un courant excessif tout en produisant un couple insuffisant, entraînant une surchauffe et des dommages aux enroulements.

Le relais détecte les situations anormales de basse tension et fournit une protection rapide avant que l'équipement ne fonctionne dans des conditions dangereuses.

Il convient aux zones industrielles avec une alimentation électrique instable, aux installations agricoles et aux applications isolées où des chutes de tension peuvent survenir fréquemment.

4. La protection contre la perte de phase protège les charges triphasées

La perte de phase est l’une des causes les plus courantes de panne de moteur triphasé.

Lorsqu'une phase disparaît en raison de problèmes de câble, d'une défaillance de fusible ou de défauts d'alimentation électrique, le relais identifie rapidement la condition anormale et empêche un fonctionnement continu en cas de puissance déséquilibrée.

Cela réduit considérablement le risque de panne de moteur et d’arrêt de production inattendu.

Expérience réelle d'application et vérification de projet

Projet de protection de moteur triphasé dans une usine de fabrication en Indonésie

Basé sur l'expérience de GOTOELE dans la fabrication électrique basse tension et les applications industrielles internationales, ce relais de protection a été utilisé dans des projets de protection d'équipements triphasés.

En novembre 2025, un fabricant indonésien de machines d'emballage alimentaire a installé 180 unités de relais triphasé de séquence de phase et de protection contre les surtensions GOTOELE dans les armoires de commande de la ligne de production.

Informations sur le projet :

· Type de client : Fabricant de machines d'emballage alimentaire

· Pays : Indonésie

· Durée du projet : novembre 2025

· Quantité d'installation : 180 unités

· Équipements protégés : Moteurs triphasés, systèmes de convoyage et pompes auxiliaires

· Tension du système : AC380V 50Hz

· Température de l'environnement de fonctionnement : -5 ℃ à 45 ℃

· Environnement d'application : Atelier de production en usine avec fonctionnement continu

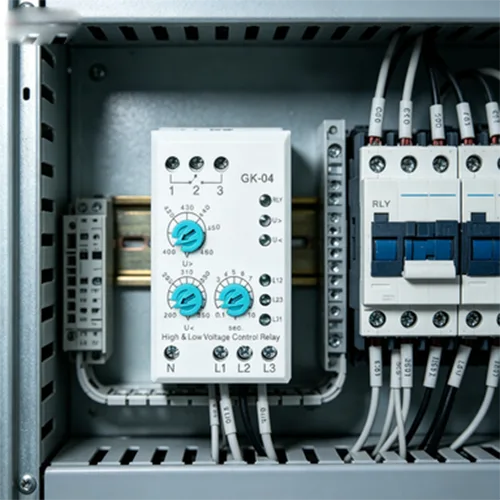

Le relais a été installé au niveau de la section de protection frontale des armoires de commande de moteur pour surveiller les conditions d'alimentation triphasée entrante.

Pendant le fonctionnement continu de la production, l'appareil a permis d'identifier des conditions de tension anormales et d'empêcher les moteurs de fonctionner dans des conditions d'alimentation électrique instables. Le client a choisi cette solution car elle combinait plusieurs fonctions de protection dans un seul module compact sur rail DIN, réduisant ainsi l'espace d'installation de l'armoire et la complexité de maintenance.

Paramètres de base

Avantages du produit

1. L'intégration multi-protection permet d'économiser de l'espace dans l'armoire

Le relais combine les fonctions de protection contre l'ordre des phases, la tension et la perte de phase en un seul appareil.

Par rapport à l'utilisation de plusieurs modules de protection indépendants, cette conception intégrée réduit la complexité du câblage, économise de l'espace d'installation et améliore l'organisation de l'armoire électrique.

2. La conception non neutre simplifie l'installation électrique

L'appareil est conçu pour les systèmes triphasés sans nécessiter de connexion à une ligne neutre.

Cette fonctionnalité simplifie l'installation dans les systèmes de distribution industriels et réduit les besoins de câblage supplémentaires lors de l'intégration des équipements.

3. Surveillance de l'état de l'alimentation en temps réel

Le relais surveille en permanence l'état de l'alimentation triphasée et répond rapidement lorsque des conditions anormales se produisent.

Cela permet aux équipes de maintenance d’identifier les problèmes électriques avant qu’ils ne se transforment en pannes graves d’équipement.

4. Convient aux applications d'automatisation industrielle

La structure compacte du rail DIN permet une intégration facile dans les panneaux de commande, les boîtes de distribution et les systèmes d'automatisation.

Il est largement utilisé dans les équipements de fabrication, les pompes, les compresseurs, les systèmes CVC et les applications de protection électrique industrielle.

Fabrication et contrôle qualité

GOTOELE est un fabricant et exportateur professionnel spécialisé dans les produits électriques basse tension, notamment les relais de protection, les contacteurs, les dispositifs de protection de circuits et les composants de contrôle industriel.

Avec plus de 14 ans d'expérience dans la fabrication électrique, GOTOELE intègre le développement de produits, la gestion de la production et les services d'exportation mondiaux.

L'entreprise est située à Liushi, Yueqing, Zhejiang, en Chine, avec une installation de production professionnelle et des processus de fabrication standardisés.

Pendant la production du relais de protection contre les surtensions et les surtensions triphasées, GOTOELE effectue des inspections de qualité strictes, notamment des tests de précision de détection de tension, des tests de réponse du relais, des tests de fiabilité des terminaux et des tests de vieillissement.

Tous les produits suivent les procédures de gestion de la qualité ISO9001 et les exigences de certification CE pour garantir des performances stables aux clients industriels mondiaux.

Emballage et livraison

Le relais de protection contre les surtensions et les sous-tensions triphasées est emballé conformément aux normes internationales d'exportation pour garantir un transport sûr.

L'emballage standard protège les produits des dommages mécaniques et de l'impact environnemental pendant la logistique.

Pour les commandes groupées, GOTOELE propose une planification de production efficace avec des délais de livraison typiques de 10 à 15 jours. Des services OEM comprenant des étiquettes personnalisées, des emballages et des spécifications techniques sont disponibles pour les distributeurs et les fabricants d'équipements industriels.

PARAMÈTRES DU PRODUIT

FAQ

1. Quelles fonctions de protection ce relais offre-t-il ?

Il fournit une protection contre l'ordre des phases, une protection contre les surtensions, une protection contre les sous-tensions et une protection contre la perte de phase pour les systèmes électriques triphasés.

2. Ce relais nécessite-t-il une ligne neutre ?

Non. Ce modèle adopte une conception non neutre et peut être directement connecté à des systèmes électriques triphasés sans câblage neutre supplémentaire.

3. Quel équipement peut utiliser ce relais de protection ?

Il convient aux moteurs triphasés, aux pompes, aux compresseurs, aux machines industrielles, aux équipements CVC et aux systèmes de contrôle d'automatisation.

4. GOTOELE prend-il en charge la personnalisation OEM ?

Oui. GOTOELE fournit des services OEM comprenant des emballages personnalisés, des étiquettes et des spécifications de produits selon les exigences du client.

GOTOELE combine une capacité professionnelle de fabrication électrique, une expérience pratique des applications industrielles et des systèmes de contrôle de qualité stricts pour fournir des solutions fiables de protection de l'alimentation triphasée aux clients mondiaux. Le relais de protection contre les surtensions et les sous-tensions triphasées aide les industries à réduire les risques électriques, à améliorer la fiabilité des équipements et à maintenir un fonctionnement de production stable.
